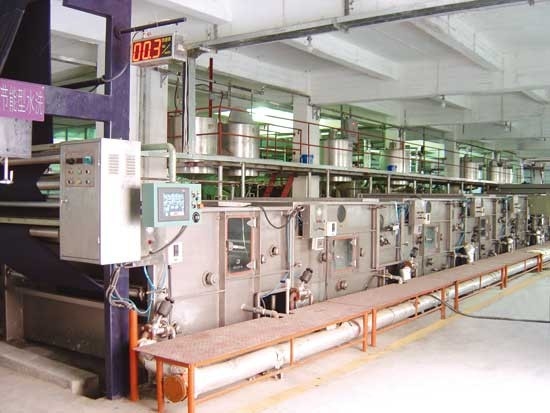

KD-220 タイプ エネルギー効率が良いタイプ編まれたオープン幅の洗濯機

適用:

この機械はの後印刷の洗浄の綿、混合の編まれた生地および伸縮性があるウェビングのために主に使用されます。 また染まることの後で脱油し、石鹸で洗う前の処置のためのスパンデックスのような化学生地のために。

完全な機械の技術的なプロセス:

オープン幅供給フレーム（付属品の集中装置）の→の単一のドラム車輪の洗濯機の→の倍のドラムは洗濯機（5 グループ）の→の単一のドラム車輪の洗濯機の→の隔板のタイプ エプロン車輪箱 A の→の隔板のタイプ エプロン車輪箱 B の→の倍のドラム車輪の洗濯機（2 グループ）の→ 2 のローラーの padder の→のオープン幅の広さの作付を動かします

主要な技術的な変数および指定:

1 の流れ方向: 供給フレームへの表面、手機械として見られる原動力となる力の側面。

2 の幅: 2200mm

3 のプロセス速度: 10~15m/min

4、yarding を石鹸で洗います: 生地の内容は 200-300m、時間 15-20min です。

5 の蒸気圧力: 0.4MPa

6 の圧縮空気圧力: 0.4MPa

7 の電気ドライブ: AC 周波数変換、制御可能な PLC。

8 の形のサイズ: 39965x3800x3250mm

主役:

この機械は暴力の洗浄、よい unhair の効率、廃水、環境に優しいタイプ機械の小さい排出の下で氾濫および不純物を取除きます。

主要な単位の技術的な変数そして構造は機械で造ります:

1 の供給フレーム: 、張力フレームと装備されていて edgefolded 鋼板の作られる、付すガイド・ローラ装置を集中させます。

2 の単一のドラム車輪の洗濯機:

dia.φ780mm のスクリーンの形のドラム、シャワーの管、内部のループ循環の pumb、力 3kw の 6 PC が装備されているローラーの表面の 1 PC は速度 2960rpm を回します; 循環の容積は 50T/h.です。

ドラムの 780mm の生地を通したドライブ ローラー（dia.φ300mm） 「Ω」の形のパスの 2 PC は小片に 1 組のセンサーが、ドライブ分離器のローラーの 1 PC 前に装備されている小片ロールと、合わせられて作動します。温度 90℃の箱材料は 3mm SUS304 のカバー、水シールの構造のシールが付いている屋根です、窓の双方はに見、開くことができます（リング シーリングは継ぎ目が無い関係を除去します）。回転車輪は外的なステンレス鋼軸受けブロック、mechnical シールを採用します。蒸気管の直接暖房（消音装置と）、空気制御箱の中の温度の表示、ブリーダー抵抗器弁の。

3 つの Douuble のドラムは洗濯機を動かします:

スクリーンの形の 2 PC は dia.φ780mm のシャワーの管、内部のループ循環の pumb、力 3kw の 6 PC が装備されているローラーの表面と回します速度 2960rpm をドラムをたたきます; 循環の容積は 50T/h.です。

ドラムの 780mm の生地を通したドライブ ローラー（dia.φ300mm） 「S」の形のパスの 3 PC は小片に 1 組のセンサーが、ドライブ分離器のローラーの 1 PC 前に装備されている小片ロールと、合わせられて作動します。温度 90℃の箱材料は 3mm SUS304 のカバー、水シールの構造のシールが付いている屋根です、窓の双方はに見、開くことができます（リング シーリングは継ぎ目が無い関係を除去します）。回転車輪は外的なステンレス鋼軸受けブロック、mechnical シールを採用します。蒸気管の直接暖房（ステンレス鋼の空気弁）、空気制御箱の中の温度の表示、ブリーダー抵抗器弁の。

4 つは、空のエプロン車輪箱を選別します:

箱材料は 3mm SUS304 のスクリーンの空のエプロン車輪板タイプ yarding、温度 80℃の生地の内容です: 300-350m.Automatic 温度調整。

固定の 2 回: 色の点を避けるために泡のきれいな口が装備されている中間温度および高温固定。

5 の MH596A 2 のローラーの padder （5T）

鋼板および正方形の管で構成される。上のローラー: Φ300mm （NBR が塗られる外側）; 最下のローラー: Φ300mm （NBR） （ドライブが塗られる）外側; 圧力モード: レバー タイプ シリンダー; cycloidal 風車の減少箱、5.5kw AC モーター二重鎖接手ドライブ。装備されていた幅のスプレーおよびバンパー棒。

6、フレームを収穫します: 、ゴム製ローラーおよび広さ装置が付いている edgefolded 鋼板の作られる。

7、予備品: バイヤーのデッサンの設計に従う販売人の製造。

顧客の自己心配の部品:

1、空気圧縮の場所か空気圧縮機。

2 の機械の外のパイプライン。

制御キャビネットの外の 3、ケーブル橋および主要な回路部品。

プロセス フロー
