染まり、印刷の後の毛布のための振動の織物の洗濯機

染まり、印刷の後の毛布のための振動の織物の洗濯機

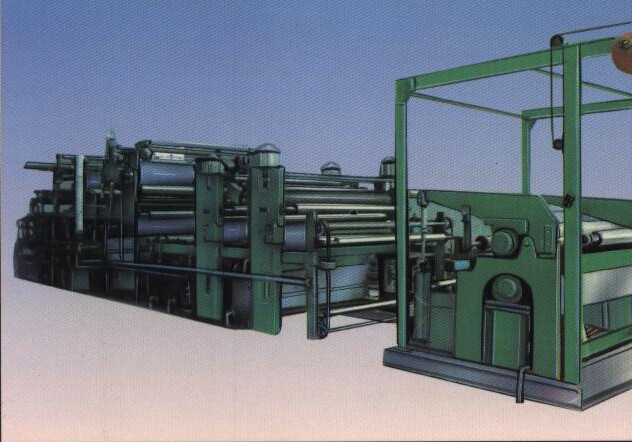

LMH694 振動の洗濯機

適用:

この機械は印刷し、染まることの後で綿、化学繊維および混ぜられた生地の洗浄の目的のために適しています。 洗浄の後で、レイチェル毛布印刷のために特に、アクリル毛布、綿毛布、タオルおよび他の重い生地の染まること適した。

主要な指定

タイプ: 左手か右手

わずかな幅: 1800,2000,2200,2400mm

働く速度: 5-30 m/min

振動の方法: 時間通りの振動および回転式ドラム振動。

方法の運転: AC コンバーター マルチ ユニット SYNC の運転。

設置済み力: 68kw

外のり寸法: 16990× （W+2800） ×2800mm

振動及び洗浄の結合された機械パッキング リスト。

1 番の開いた集中の入口の供給

2 すくいタンク 2 甲革 2 はより低く、上部そして下の布のガイド・ローラの直径Φ125 の頭部がステンレス鋼によってなされるシャフトです

上部軸受けはタイプ数、作り付けのグラファイトの挿入物リング無しで UCP207 織物軸受け、より低い軸受け特に作られますです（シャフトの穴の直径は 35 の mm です）

3 MH691-260 2 ローラーのスクイーザ、運転ローラーの直径 isΦ250

運転ローラーのゴム製硬度は 90º、運転されたローラーのゴム製硬度です 82º-85º です。

ローラーの 2 つの端軸受け: 3612 のフレーム、オイル sealingΦ60×Φ90×12 （1pcs）、Φ100×Φ75×12 （4pcs）、

空気 cylinderΦ160×70 を押すこと、isΦ60 に耐えるローラーの端のためのクリップ リング

モーター速度減力剤: BWD13-15-4KW cycloidal ピン ギヤ速度減力剤

低い揚げべらを調節する 4 つの速度

UCP207 高いフィートの織物の機械類

軸受け座席、布のガイド・ローラの直径Φ125 の penumatic シリンダー MP2-63 * 150 の尾リング タイプ、FJZ-X の角度センサーの単一の耳。

5 MH502-260MH502-260 は口のステンレス鋼タンク、上部の軸受け座席を開け、より低いガイド・ローラは小さいすくいタンクの同じです

6 円形のドラム振動タンク

振動のローラーの直径Φ350 の表面Φ12 穴あけ器は、Φ65 （浙江の jiashan minhua のシーリング技術 Co.、株式会社）小さいすくいタンクのガイド・ローラとシャフトの端軸受け座席を密封する 2 つの端同じです。 モーター速度減力剤: BWD13-23-4KW cycloidal ピン ギヤ速度減力剤

八角形 rollerΦ350、機械 sealingΦ65 の生産の場所の 7 つ Incircle は円形のドラム振動タンクと同じです。

上部および下のガイド・ローラ diameterΦ125 の UCP207 に耐える小さいすくいタンクと上部のガイド・ローラはより低いガイド・ローラ同じです

モーター速度減力剤: BWD13-23-4KW

8 上部および下のスクイーザのローラー、直径 isΦ350

運転ローラーのゴム製硬度は 90º、運転されたローラーのゴム製硬度です 82º-85º です。

ローラーの 2 つの終わりの忍耐: 3612 のフレーム、オイル sealingΦ90*120*12、Φ105*Φ130*12 （4pcs）、

モーター速度減力剤: BWD14-23-7.5KW （4 つの polars） cycloidal ピン ギヤ速度減力剤

空気シリンダーをですΦ200 のシャフトのクリップばねですΦ90 押して下さい

9 つの繊維の貯蔵

繊維の貯蔵フレーム diaΦ200 の織物の機械類の UCP208 軸受け座席

モーター速度減力剤: BWD11-11-1.5KW.
