30 PC の乾燥シリンダーが付いている Desize の織物の洗濯機/蒸気の洗濯機

30 PC の乾燥シリンダーが付いている Desize の洗浄及び乾燥の範囲/蒸気の洗濯機

KD-LMA047 Desize の洗浄及び乾燥の範囲/蒸気の洗濯機

適用

機械は綿、麻およびブレンドの蒸気の洗浄のために使用されます。

プロセス フロー

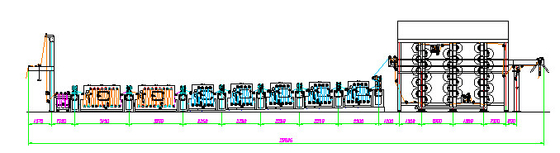

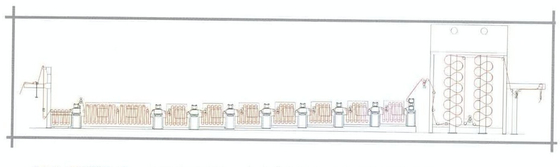

入口へのオープン幅----磨く箱----HFM512 2 ローラーの padder------2 グループの（MH919 蒸気の洗浄箱 + HFM512 2 ローラーの padder）----- （MH915 蒸気の洗浄箱 + HFM5122 ローラーの padder） ×4 グループ-----MH915 蒸気の箱 + HFM513 3 ローラーの padder-------MH616 乾燥機械（乾燥シリンダーの 30 PC）----出口への振動

主要な技術的な変数

1. 機械幅: 2000mm
2. 速度: 15~70m/min
3. プロセス速度: 15~55m/min
4. 圧縮空気圧力: 0.4~0.6mpa
5. ドライブ: 多重周波数同時性の単位の速度ドライブ
6. のり抜き洗濯機ボールの Qty: 9 つのボール
7. Qty. 乾燥シリンダーの: Φ570mm 30 の PC
8. ドライブ: AC 頻度モーター ドライブ
9. 制御装置: PLC
10. 力を取付けること: 32kw
11. 形のサイズ（L*W*H）: 29825×2800×4800mm

主要な構造の特徴:

• 入口装置

入口フレームは鋼板から、布のテンショナー、ガイド・ローラ、端の guider 等と装備されていて成っています。

• Padder

HFM512 2 ローラーの padder: 評価される圧力は 3 トンまで、単一の圧搾の小片、出版物のタイプの下に使用して、上部のローラー インバーター モーター減力剤伝達によって、2mm のステンレス鋼の版を外部委託する鋼鉄ローラーの直径 225mm 運転される鋼鉄ローラーです。 より低いローラーはゴム製ローラー、直径 250mm、ゴム製材料ですニトリル ブタジエンのゴム、ゴム製コーティング厚さです約 18mm です。 上部より低くローラー ボディを成っています継ぎ目が無い鋼管、管の壁厚さからです 28 の mm 絞れば。 伝達力は 2.2 KW です。

HFM513 3 ローラーの padder: 評価される圧力 5 トンまで、二重圧搾の小片。 第 1 及び第 2 ローラーはゴム製ローラー、中間のローラーです鋼鉄ローラーです。 上部のゴム製ローラーは主要な運転されたローラー、直径 300mm、ゴム製材料ですニトリル ブタジエンのゴム、ゴム製コーティング厚さです約 20 の mm です。 伝達力は 5.5 KW です。

• MH915 蒸気の洗浄箱

①のステンレス鋼の壁版の厚さ: 3mm のガイド・ローラΦ150mm

②は上部および下のローラー間の中心間距離 1000mm、使用します機械シールをです。

③箱は水、流れ、キャビネット間のコンバインの停止動きを与えられ、よい保障できま結果および経済的なエネルギー消費を洗浄します;

④の箱の中の直接蒸気暖房は、二重包装、蒸気からの水変動への衝撃が装備されている蒸気の管を指示します。

⑤の箱の中の直接蒸気暖房は、二重包装、蒸気からの水変動への衝撃が装備されている蒸気の管を指示します。

⑥蒸気清浄の利点: 低圧、クレープ、低い消費および高性能の強い抵抗。

• MH616 シリンダー タイプ乾燥機械

3 つのコラム、10 乾燥オーブン乾燥する各コラムは鉄骨フレームの構造、閉鎖、反滴りの蒸気の暖房装置、排気整形が装備されている揚げべらの構造が付いている斜めの上ではないです。 570mm のドライブ ベルト、伝達盾棒を乾燥するステンレス鋼。 集中された排水、各コラムは熱力学のタイプ トラップ、および走路歩きました。

• 出口装置

フレームは、慈悲の布によって使用される布から、鋼鉄折込み図版の構造作り付けモーター ドライブです。
