洗浄する KZM180-420 ビロード ステンター 機械を乾燥します

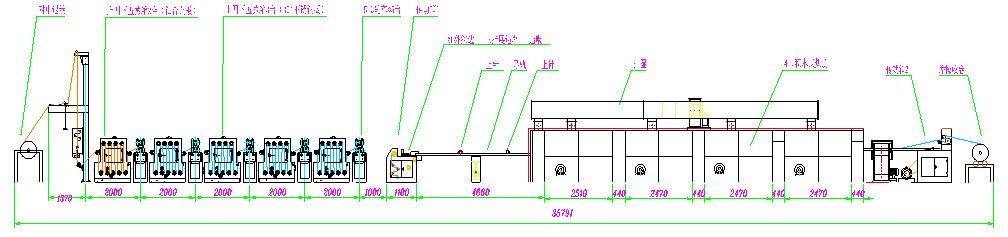

技術的な流れ

布フレーム 4 のに退職追跡 5 汽船（チタニウムの合金シート） *2 + 512 padder *2 – 4 5 汽船の上で（SS304 シート） *3 + 512 padder *3 –橋プラットホーム– ステンター は先頭に立ちます -- 装置を追跡する針の描写–第 4 電気加熱室の stentering の設定に– –動く針–牽引を冷却するスプレーの風–二重ローラーの描写の摩擦はとます（長さの表示器と

主要な技術的な変数

1. 有効な幅: 1800 の mm
2. 流れ方向: 左か右（顧客によって任意）
3. 機械速度: 2-20 m/min （30-40 の m/min は引用語句 303,144$、長さ増加しました 12 m）をです
4. 転送方式: AC 周波数変換の同時性の可変的な速度ドライブ
5. 蒸気圧力: 0.2-0.4Mpa
6. 圧縮空気: 0.2-0.4 Mpa
7. 給水圧力: 0.2 Mpa
8. トラック: 縦トラックおよび鎖。tentering Pin
9. 布の及び方法: オープン幅は、二重ローラーの摩擦とます
10. 部屋 qty 及び円ファン qty: 4 部屋（3m/chamber）、8 *4KW の回状ファン。
11. 主要な伝達力: 15 の Kw
12. 設置済み力: 265.1 KW の正常な使用 180 の KW。

機械主要な構造の特徴

• に布フレーム

に布の管、布のテンショナー、赤外線集中装置、ガイド・ローラ、チャネルの鉄骨フレーム等から成って下さい。

• ローラーをとて下さい:

基盤および活動はローラーを採用しますチャネルの鋼鉄溶接の consiting構造、活動の consiting ををとますローラー フレーム、基盤、手動集中装置、心棒をとます。

• MHX523 オープン幅の洗濯機:

箱の側板はレーザーの切断、機械で造る NC と扱われる 3mm のチタニウムの合金シートをショットピーニング浮上します採用します。ガイド・ローラФ150mm、2mm のステンレス鋼シートおよび 2mm の炭素鋼シートの混合物のコーティングの roler。4 5.Up ローラーの上のガイド・ローラはステンレス鋼軸受けブロック、機械シールを採用します; 間接蒸気暖房、均一暖房、手動解除水が付いているスロット。観察のための 45 角度に温度計、表面および地面と、並べて下さい。

• 512 padder:

パッキング構造（鋼鉄ローラー、ゴム製ローラー、保全性あります）、鋳鉄フレームは。それは江蘇 Guomao Guotai の減速装置およびモーターを使用します。Padder 軸受けは米国 Timken 軸受けを採用します。ゴム製ローラーの凹みの生産の後で引き起こされる圧力損失の場合にはローラー ロックによって、運ばれるピストン空気シリンダー印刷機、駐車の空気。独立独行のステンレス鋼 peneumatic 制御箱。弁等を逆転させる圧力調整弁、圧力計との Euipped。125 の mm のアクリロニトリル ブタジエンのゴム製ロール・ベンディングと装備されているにpadder の前。

• 部屋のタイプ:

接戦空気道の打撃の fabroc 国連を通した①の熱気の小さい ciculation はおよび調節します空気道の気流ある場合もあります。ブロック 4 の部屋は 2 つの集合的な換気扇を取付けます。前部 2 部屋は 1 つグループ、力です部屋が 2.2 kw のの 1 のグループ力の 2 の後ろの 2.2kw、熱絶縁材のパネルの外側採用します 1.2 mm の厚さの風邪によって減らされるシートをです。 断熱材の層の厚さ 100 mm、岩綿またはガラス繊維。

部屋の②は高温抵抗力があるモーターによって 1 台のラジエーター、2 つの cicular ファンを、droven 取付けました。

採掘の後のクリーニングのために適したラジエーターの後ろの③フィルター網は熱効率を改善します。

④によって電流を通される管の注入は錆の汚れの低下を保護します。 充満に規則で適用が、上下に調節します空気容積をあります。

• メイン ドライブおよび能力別クラス編成制度: に布はトラック、AC モーター ドライブ スプライン シャフト、タービン箱を伸ばします針の版のチェーン ドライブか布を含んで縦トラックを通って切、円滑な運用に、鎖張力装置が永久にあります。旗、伝達 HongFang 集合的な 2 の頭部が別のトリミング装置を備えている使用、モーター減力剤を装置とりわけ逆転、取付けおよび維持で便利柵で囲めば。

1. 部屋の上の Peneumatic の調整弁。二院制 1 つの開始弁、温度の制御への peneumatic 調整弁の温度調整の器械制御開始をを、温度調整の精密です ±2℃持って下さい。
2. 冷却および衣類の落ちるシステム: 冷風（5.5kw）、布は採用します二重ローラーの摩擦をとますとます。

電気機器

1. 機械ドライブ制御は PLC 制御周波数変換の同時性伝達を採用します。遮断器、接触器および他の主要な部品は SIEMENS またはシュナイダー famouse のブランド採用します。
2. 電気避難所のキャビネットの貝: 後ろドアなしで、軸流れファンが付いている表面のプラスチック セメント密封される、鉄骨構造、前部単一のドアは、上およびカバー プレート低下を防ぎます。単一の電気避難所次元（単位: mm）: 高さ X の幅 X の厚さ 2000*800*450
3. 主要な伝達頻度コンバーター: 三菱（または顧客による要求）。ファンの頻度コンバーターはデンマークの ダンバーズ の完全に所有された会社のブランドを採用します。
4. 温度調整の器械: Omoron （または顧客による要求）。
5. 制御回路: 提供される隔離された変圧器 220v による電力網。
6. 回路を作動させて下さい: すべての操作スイッチおよびインバーター操作はアクセス PLC スイッチ入力ターミナルに信号を送ります。

ユーザー定義の部品:

設置済み材料、総ネットワーク、pepeline、導通、照明、空気圧縮機、パイプラインは管、布車および他の結果装置によって、引っ張られる以来の熱源、回りました。
