高出版物のジガーの染まる機械

高温高出版物のジガーの染まる機械

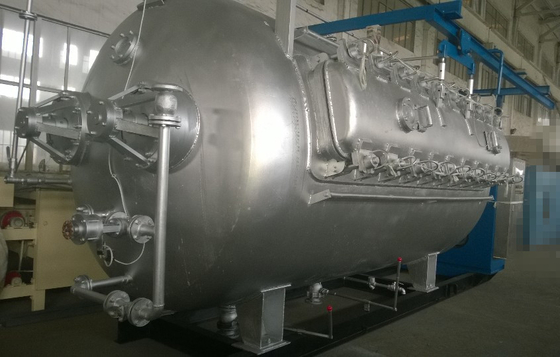

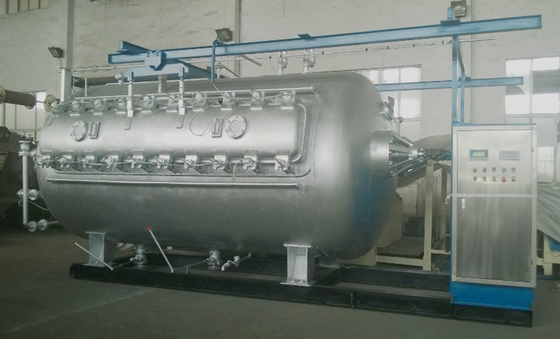

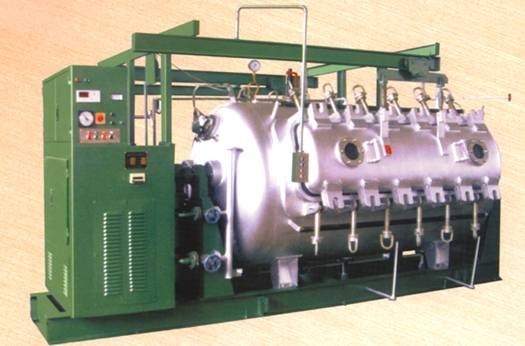

KD-GR120-360 高温高圧自動染料のジガー

導入

私達の工場によって製造されたこの染まる装置は分散、硫黄、大桶、直接の、および反応染料と、磨かれる、石鹸で洗われるおよび一定のレートで清潔にされるそして一定した張力の下で染まるべきさまざまな合成物質、綿および麻布の生地のために適しています。 それに高度の設計、適度な構造および優秀な性能、安全なおよび信頼できる操作の特徴があります。

主要な技術的な変数

最高。 布ロールの直径: Φ1200mm

最高。 働く生地の幅: 2000mm

調節可能な生地の張力: 0~60kg

調節可能な生地率: 20~80m/min

主要なローラーの直径: Φ220mm

最大吸入圧: 0.4Mpa

最高の働く温度: 140℃

アルコール飲料の比率: 1:2

• 技術的な特徴

1. 総機械はコンピュータ CAD によって加えられる設計を採用します; CAM はアミラーゼ、高精度の製造を加えました。
2. 総機械は制御生地の張力および速度に AC 周波数変換の（サーボ）ドライブを採用します。 全制御システムは大きい調整範囲、信頼できる操作、低い故障率、低い維持の難しさとあります。
3. 一定した回線速度、一定した張力オンライン制御主に、異常、染まるプロセスの間に投げられる色を除去します; 正確な温度調整の適当な別の科学技術のパラメータ要求。
4. 精密な温度調整の適当な別の科学技術のパラメータ要求、頭上式の暖まる率を保障し、農産物の効率を改善する暖まり、暖か保存装置。
5. 自動逆転と、設計されている、機械電気制御システムでは数える長さは数える道フル オートマチック停止を通過しますまたは自動に変えられて機能を処理して下さい。
6. 便利な維持管理のための頭上式のフラッドライトが装備されている全機械。

このシステムは生地の前部および背部 chromatist を減らし、収穫を改良する技術の要求に従って自動充満を缶詰にします。

主要な構造

• 伝達メカニズム

全機械は滑車ドライブ ギヤ減力剤、減少箱を通って 2 つの AC モーターによって運転し、柔軟性のカップリングによって接続される布のローラーは構造を分けるこのタイプ操作、分解および取付けに容易です。

• 染料の大桶

染料の大桶は 1Cr18Ni9Ti ステンレス鋼から運転するために、染料の大桶採用します二重底ローラーを拡張します染料のアルコール飲料の生地の時、高められた生地の染まる効率を成っています; 細胞体の中心は速度を測定できる速度の測定のローラーを数えます長さを、点検します生地の張力を取付けました; 細胞体の中の温度およびアルコール飲料を感動的な均等性作り、生地の chromatist を斜めに取除く底設置済み染料のアルコール飲料の循環装置。

• 幅の拡張フレーム

染まるプロセスの間にしわを防ぐためには、細胞体の中のばねのタイプ幅の拡張フレームを取付けて下さい; 幅の拡張フレームはステンレス鋼から、振動腕、幅の拡張のローラー、布のガイド・ローラ、張力ばね等の composited 成っています。

張力ばねはよい機械特徴および耐食性の 4Cr13 から、成っています。

• 水、蒸気の管システム

流入の部品は水入口、水入口のスプレーの composited、合う弁、ユーザーは実際の照会に従って制御できます。

総機械蒸気管は細胞体の断熱材のコイル、細胞体の直接ヒート パイプおよび合う弁の主に composited; 細胞体の直接ヒート パイプは空気の薄膜弁によって自動管理されています行います。

• 出力メカニズム（選択的な購入の部分）

総機械出力に 2 つのタイプがあります: 十字の腕の出力および A は運転された出力、ユーザーを選びますタイプを組み立てます。

十字の腕の、モーター composited 取付けられている、総機械に十字の腕の出力はシリンダー、ゴム製ローラー、出力モーター ゴム製ローラーを運転するためにメカニズムを遅らせるウォーム ホイールを考えましたそしてゴム製ローラーは摩擦出力に A フレームの圧延のローラーを維持します。

「A」フレームの出力はドライブ フレーム、モーター A フレーム等箱を、普遍的な接合箇所の十字の減らす、composited。
