回転式スクリーンの印字機

回転式スクリーンのカーペットの印字機 1-18 色はタイプ磁気棒印刷を開けます

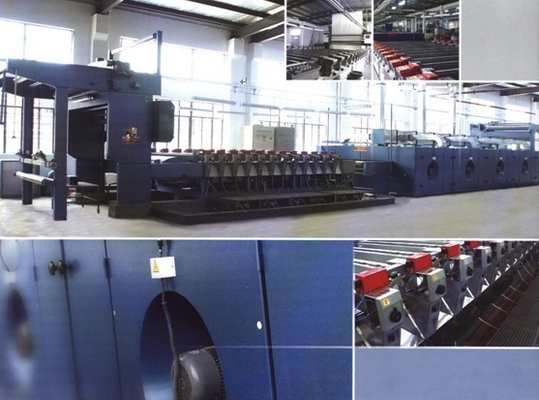

KD180-600 カーペットのための回転式スクリーンの印字機

モデル: KD のタイプ1 12 色4 8 の部屋

プロセス フロー: alignment→printing feeding→edge

主要な技術的な変数およびモデル:

1. 流れ方向: 右機械（右側の供給伝達への表面）
2. 機械わずかな幅: 1800-6000mm （最高。 プロセス繊維の幅 5700mm）
3. 総括的な速度: 1~100m/min （設計されていた speed1~120 m/min）
4. 色 qty: 1-18
5. スクリーン シリンダー繰り返し: 640mm-914mm-1020mm
6. 印刷モード: タイプ磁気棒印刷を開けて下さい
7. 転送方式: スクリーンは servo の独立者伝達の先頭に立ちます。
8. 伝導帯の自己の取ること

機械構造:

良質の箱タイプのブロック構造、6 色/セクションは、3 つのセクション、18 色、機械強さを高める減少した機械スパンを合計します。 フレームの下で国際的な B タイプの形の鋼鉄を溶接するために採用します。 完全な機械の安定度そして安定性の改善。

• メイン ドライブ: 印刷の伝導帯の良質標準的な減少箱ドライブ。 処置および版のニッケルのリンを織る運転ローラーの粉砕の表面。 良質の印刷を保障して下さい。 簡単な機械構造は maintanence を非常に便利に作ります。
• 伝導帯の偏差の調整: deflashing タイミングのよい状態の下でガイドの滑車に、基づく伝導帯の安定性は伝導帯の取付けを、この構成伝導帯の確実な安定した操作を保つことができます訂正し。
• 磁気テーブル: 専門磁気テーブルは eveness の印刷の浸透を、磁気テーブルです elctromagnetic タイプ コイル、機械拘縮が印刷ののりの浸透を均一にする高精度、手入れ不要左、中間の、右の chromatism の最も最近の設計 CAD-CAM 提供しなかったものです。
• コーティング: 塗るとき（顧客タイプを選びます）、接着剤の厚さは熱可塑性またはヒドロゾル調節可能です。
• スクリーンの頭部のチャック: 強制方向のために合う耐用年数を改善し、高い抗張平らな軸受けは。
• のりポンプ: のりの液体の隙間ゲージのレバーを通して手動および自動制御のタイプ、レベル コントロール装備されているステンレス鋼のポンプ・ボディおよび PLC が。

印刷の伝導帯のメイン ドライブ システム:

技術はでき、485 コミュニケーション、上部コンピュータで、速度制御モードはおよび各スクリーンの頭部のサーボ モーターを制御するために処理される中心になる、根本的なデータ同期確実な印刷の効率を保つために印刷を達成します。 顧客に人間コンピュータ インターフェイスを通して示されている、作動し、管理すること便利なすべての情報。 このシステムは高温、高湿度、強い腐食、強い干渉の状態の下で信頼できます。

スクリーンのヘッド独立したドライブ:

1. サーボ モーターは 0.08mm の内に集められたエラー・コードの相違あります 360° の円の回転式スクリーンの高精度の registeration を制御できます。主要な操作のパネルのコントローラーは便利な交換に加えます直接変わり。
2. 高性能のトランスデューサー プロセス エンコーダーの速度の閉ループ制御。 他の伝達モーターは普遍的なコンバーターを使用します; システムに同調の制御精度を保障するためにデジタル量のタイプ システムにアナログ量のタイプを変形させて下さい。

内部 handpiece の電子制御: プリンターの確実な印刷の精密を保つために光ファイバー コミュニケーションによって独立したサーボ モーター、高度 AC サーボ運転者、各単位によって装備されている幅のプレハブのケーブル コネクタが、装備されている印刷機構は電気システム維持のために非常に容易です。

主要なジャンクション・ボックス: 電圧制御、回路の配分、部屋の温度調整等のために使用される。

操作およびモニタリング システム: タッチ画面の集中制御（さらにタッチ画面とともに 1 組のボタン制御と装備されていて）; 機械速度、出力、停止および科学技術変数等によって中心にされる表示; タッチ画面はまた顧客に記録の速度、精密を、プロダクトに従って要求を設計し、変更すること便利な同期要因挿入する記録変数の変数セットを提供できます。
