1.5kw ガーゼの区分機械/磨くおよび 漂白 機械継ぎ目が無い鋼鉄

KD000-120 ガーゼの区分機械

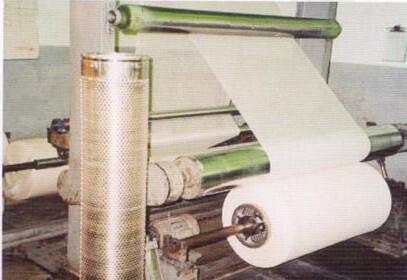

KD000-120 ガーゼの区分機械/磨くおよび 漂白 機械/ガーゼに使用する区分機械

1. 適用:

この機械は磨くことおよび 漂白 の前の医学のガーゼの区分に使用することができます。

1. プロセス–流れ: →batching Debatching （付けられたデッサンを参照して下さい）

2. 主要な指定

• 生地の幅: ≤1200mm
• 機械速度: 10~70m/min
• 機械タイプ: 左手か右手
• 巻上げの直径: 700mm
• 利用できる圧縮空気: ≤0.4MPa
• 抗力方法: AC 周波数変換
• 総力: 1.5kw

3. 構造の特徴:

それは機械フレーム、過渡的なガイド・ローラ、伝達部品、空気の加圧装置、初めの圧縮のローラーおよび巻上げのローラー、ピボット、debatching シャフト、張力制御装置から等成っています。

• 機械フレーム: 中間の縦のコラムは横断柵によって接続される 280×82mm チャネルの鋼鉄を採用します。 基礎組み立て 2 のプラットホームに耐える 140×6mm チャネルの鋼鉄からなされる両側装甲版のヘムによってなされる振動腕。 全機械フレームは安定し、深セットです。

• 過渡的なガイド・ローラ: 上部のガイド・ローラの直径は 125mm です; 2 つの過渡的なガイド・ローラは 100mm の直径を備えています。

• 伝達部品: 1.5kw AC モーターによって回転式初めの出版物のローラーは抗力伝達シャフトを通して減力剤を直接接続しました。

• 空気の加圧装置: オイルの噴霧器から成っていましたり、弁、圧力計、方向弁を滅圧します、2 つは大桶および共同等を行います。

• 初めの圧縮のローラー: 直径 220mm。 外面のための 2.5mm のステンレス鋼の版によって包まれる A3 継ぎ目が無い鋼鉄管（φ219×10mm）の作られる。

• 巻上げのローラー: 3mm のステンレス鋼の版の作られる、網の直径: 8mm

• 密度: 挿入するピボットのためだけにまた容易な両側の 5102/m の ² の溶接カバーは、しかし磨くことおよび 漂白 とき流量を保障します。

• 張力制御装置: 電気部分決定され、磁気粉のクラッチによって行われる弁を引張って下さい。

2.取付けおよび調節:

1. 基礎計画に従って取付けのための中心線に印を付けて下さい; 基礎穴すべてを中心線に従って確かめ、他の部分の中心線に印を付けて下さい。

2. 必須のサイズおよび深さごとのあらゆる基礎穴を確かめて下さい。

3.平たい箱を保ち、具体的な表面について片付けて下さい。

4.基礎ボルトを soleplate にセットアップし、基礎穴に置いて下さい、機械フレームを取付けて下さい。

5.機械フレームの`s の中心線は groundsill の中心線と調節します軸受け鉄を重複しなければなり、水平に調節可能なボルトは groundsill の中心線と、機械フレームの覆いを渡って真っ直ぐにべきです。

6. ライン座標によって機械フレームの取付けについてのレバーそして平行程度を確かめて下さい

7. 他の部品を機械フレームに取付け、水平な、平行程度を確かめて下さい。

8.ガイド・ローラを取付けて下さい、すべては水平に保ち、互いに平行にならなければなりません。

9. 基礎穴のコンクリートを満たして下さい。 基礎ボルトの uprightness を確かめて下さい。

10.すべてのガイド・ローラの水平な、平行程度を確かめ、適用範囲が広い保って下さい。 可動部分は取付け、取除きます柔軟にある場合もあります。 チェーン車輪の堅さを確かめて下さい。

11. 電気回路部品を接続して下さい

12。 基礎ボルトの下で concreting の後でねじで締めて下さい、水平な程度を点検して下さい。

13. 外的なパイプラインの取付けを、電気完了すれば圧縮空気は操作の準備ができています。

3.準備および操作

軸受けおよび減力剤についての潤滑を完全に点検し、ガイド・ローラの清浄を保って下さい。

依託: debatching シャフトをはさみ金の管に挿入し、中間の位置に合わせ、布のコイルを持ち上げ、そして debatching シャフトを debatching シャフトにカバーを動かす固定シャフトと平行にし、そしてきつく締めて下さい。

布との試運転: 通常状態の下にあるとき、上昇評価される機械速度に布ガイドの速度で次第に動かされた場合機械を点検して下さい、

セットアップし、張力弁を調節して下さい、生地の張力の変化を点検して下さい。

4. 維持

• 布を貯蔵の棚に巻くことの後で持って行き、軸受けを取除き、チャックで取り付け、そしてちょうつがい式に回転して下さい。

• 電源およびガス供給を消して下さい; ガイド・ローラの表面をきれいにして下さい。

• あらゆる軸受けおよび伝達鎖に規則的に油を差して下さい。

• あらゆる軸受けを点検しますか、時機を得た修理するか、または取り替えて下さい。

• 磁気力のクラッチを規則的に点検しますか、時機を得た修理するか、または取り替えて下さい

• 全権の供給を時機を得た停止された機械消して下さい。
