のり抜きおよび 漂白 のための綿の麻の磨くおよび 漂白 機械の生地

KD-093B ののり抜き及び磨く及び 漂白 機械

KD-093B ののり抜き及び磨く及び 漂白 機械/のり抜きおよび 漂白 のための磨くおよび 漂白 機械/使用

1. 適用:

この機械はのり抜き、磨くことおよび 漂白 のために綿、麻およびブレンドの生地使用されます。

2. 技術的な変数:

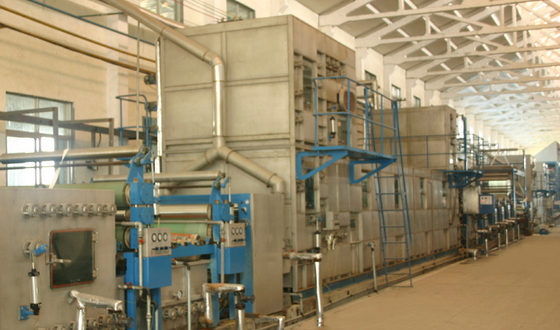

タンク + HFM512 2 ローラーの padder の→ MH983 の二重層の合成の蒸気を浸す装置（集中する赤外線） → MH502 に与えること及び送り出すことは→中間に供給にフレーム（集中する赤外線）の→の（MH915 汽船および洗濯機 + HFM512 2 ローラーの padder） ×4 グループ→MH915 の汽船および洗濯機 + HFM513 3 ローラーの padder →MH616 の乾燥シリンダー乾燥機械（3 rows×10 PC） →の振動に送り出を囲みます。

3.技術的な変数:

1.ガイド・ローラの幅: 2200mm

2. 流れ方向: 供給の側面への表面、ドライブは左/右にあります

3. 機械速度: 10-70m/min

4. ドライブ: 可変的な頻度ドライブ

5. 制御装置: PLC

6. 設置済み力: ~65kw

7. 蒸気圧力: ≥0.2 Mpa

8. 圧縮空気: ≥0.4Mpa

9. 水圧: ≥0.2Mpa

10. 形のサイズ: L*W*H: 69500×3000×4800 （mm）

4. 単位機械グループ:

1. オープン幅の供給フレーム: （赤外線集中装置） 1 セット

2. 中間供給フレームを引きます: （赤外線集中装置） 1 セット

3. 中間の供給フレーム: （赤外線集中装置） 2 セット

4. 振動フレーム 1 のセットを引出します

5. 5 より低く 6 汽船および洗濯機 12 のセットの上

6. 5 より低く 6 浸すタンクの上（洗浄） 2 セット

7. 2 より低く 3 浸すタンク 1 セットの上

8. 2 ローラーの padder 12 のセット

9. 3 ローラーの padder 3 のセット

10. 二重層の合成の汽船の洗濯機 2 のセット

11.乾燥シリンダー乾燥機械 3 ローラーの 10 PC

12. 付属品 1 のセット

13. 電気制御 1 のセット

5. 主要な構造の特徴:

供給装置

供給フレームは折られた鋼板から、生地の堅い装置、生地のガイド・ローラ、エッジ・ガイド等と装備されていて成っています。

Padder

HFM512 は 2 ローラーの padder です: 評価される圧力は 3 使用トン、単一の圧搾の小片、必要に迫られる使用です上部のローラーはインバーター モーター減力剤伝達によって運転される鋼鉄ローラーです鋼鉄ローラーの直径は 225mm であり、外部委託は 2mm のステンレス鋼の版です。 ローラーの下で接着剤のローラー、直径はです 250mm、ゴム製材料です butyronitrile ゴム、厚さです約 18mm あります。 上部および下の小片ローラー ボディは継ぎ目が無い鋼管の生産から成り、管の壁厚さは 28mm です。 運転力は 2.2kW です

HFM513 は 3 ローラーの padder です: わずかな圧力は 5 トン、倍の圧搾の小片です。 ローラーの上下にゴム製ローラーは、中間のローラーです鋼鉄あります。 ゴム製ローラーの上でメイン ドライブはあります。 直径は 300mm、ゴム製ローラーの材料です butyronitrile、厚さです 20mm です。 運転力は 5.5kw です。

MH915 の蒸気を発し、洗浄のキャビネット

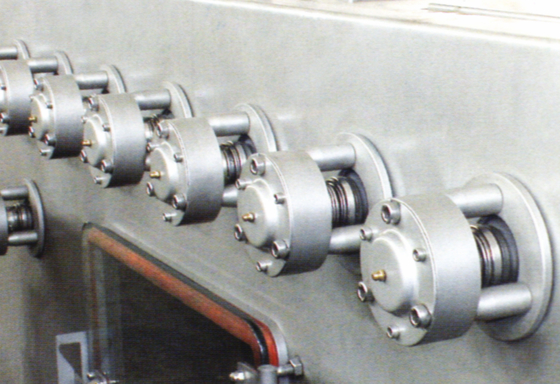

ローラーある布によってが 5 6 の上にガイド、布容量です 15m、箱の壁パネル成っています 3mm のステンレス鋼の版から、ガイド布のローラーの直径が 150mm の、ローラーの上部とより低い列間の中心間距離 1000mm のガイド・ローラは採用します機械シール、ボール ベアリングを、保障します生地の円滑な運用をあります。 エネルギー消費を減らすために箱のの中に置かれる可変的な張力アプリケーター。 箱によ 2 ローラーは版を置きま、結合されたキャビネット間の背部逆流する流れ分ける、水を背部流れ、よい保障を一歩ずつ作り出し結果および経済的なエネルギー消費を洗浄します。 容易に生地のランニングを観察するために蒸気からの温度の表示パネルおよび両面の大きい窓が付いている水に変動を、減らす二重管が装備されている箱、直接蒸気の管の中の直接蒸気暖房; 窓のシーリング ループはリング タイプのケイ素のゴム製シーリング リングを選びます。

タンクを浸透させる MH502

ガイド・ローラの直径は 150mm、上部でありより低いガイドの布のローラーの中心間距離は圧延軸受けによって支えられる外ボディの上りの大梁に約 750mm、上部のローラー取付けられていますです; より低いガイド・ローラは必要なタイプ、布容量です 10m です

高位（ヘッド）液体の padder

この装置は貝ボディ、ローラー、すくい圧搾システムから成り、2 つの平行小片ローラーの伝達部品、等の相互圧力は大気圧装置によって制御されます、底は複数のパッディングのたらいが装備されています、生地は圧搾の小片によってパッディングたらいに入って来た後引っ張られ、ガイド・ローラによる出力は圧搾のニップ圧によって、液体を制御します。 流動容量を高める処理の効果を達成できます; 生地のアルコール飲料の保持は 125% に達することができます

MH983 二重層スクリーンのベルトおよびラミネーションは熱い箱をタイプします

エンクロージャの構造はブロックのタイプを採用しま、交通機関および取付けを大きいエンクロージャの容易に作ります。

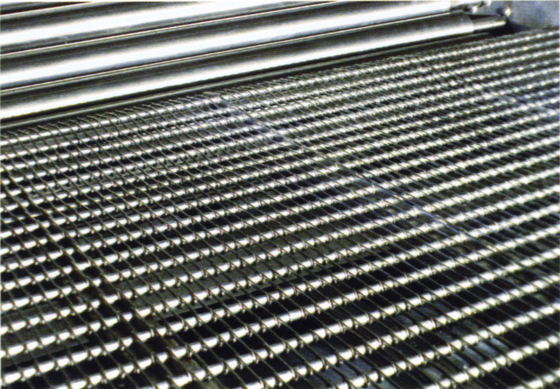

エンクロージャは 3MM のステンレス鋼の版を採用します、地帯に事前に蒸気を当てる布容量は 60 メートルです、地帯を蒸気を発する布容量は 60 メートルです、ステンレス鋼スクリーン ベルトの布容量は 4500 の m の範囲で調節可能です、働く温度は 100 ℃です、底は水シールの布に与える熱いシールの布であり。 観察窓のシーリング リング タイプ構造、温度および圧力表示と、任意自動温度調整

箱の内部堅いタイプ前に蒸気の区分のガイド・ローラの直径は 180mm、上部ですとより低い列ガイドの布のローラー間の間隔 950mm の同時性の抗力は使用された複数のポイントが総源非同期モーター ドライブを分散させた選ぶ、三相減少モーターの細目をあり、トラック スリップ係数を減らした独特な能動態によって混合されるローラー ボディは操作の間に効果的に低圧の方向そして変形のバランスをとることができます。 システムを作ることに反しわのよい能力がある性能の回転および張力の時のよいバランスの能力。

熱い箱の中の作付そして振動は積極的に拡大のローラー、滑らかな、コックの生地のカバーを蒸気タービンの中心に容易整った採用します二重層によって格子をつけられる構造を使用して容量の量を、また区分は均等に蒸気のために生地の上下にのよい高めるだけことができません。

端正にの上で積まれる生地生地の厚さおよび積み重ね量は調節しコンピュータ画面で置くことができます。

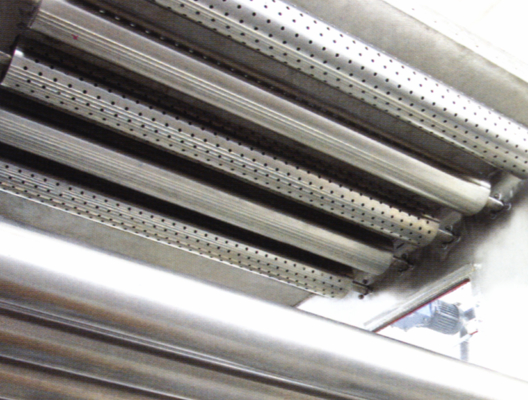

蒸気箱の底水タンクは蒸気によって直接熱され、農産物の飽和蒸気は、底水タンクの分離凹面凸の構造エンクロージャの抵抗の変形の剛さを高めることができます。

底水タンクでは蒸気箱のフランクはスクリーン ベルトを分解しないで時機を得た底をきれいにする清浄の穴が装備されています。

薄板になる蒸気の端に箱は写真スイッチが、後部の区分の速度を自動的に調節できます装備されています。 布のバッチ量が評価される最高の位置を超過するとき、機械表示警報情報は自動的に停止し。

二重層の網ベルトの蒸気タンク容量の量は 5000 の m の範囲で調節されます

MH616 乾燥シリンダー ドライヤー

乾燥シリンダー部屋は、閉鎖鋼鉄組み立てられません、斜めの上は反滴りの蒸気の暖房装置を含み、斜めの上は排気整形が装備されています。 ステンレス鋼の乾燥シリンダー直径は 570mm、ベルト伝達および盾の手すりです。 集中された排水は熱力学の蒸気トラップおよび歩く板が、各コラム装備されています。

出口アセンブリ

フレームは鋼鉄折込み図版、出口アセンブリ選り抜き振動装置、単一モーターを採用します。

6. ユーザーの自己心配

• 位置、基盤は、溶接の荷を下し、スコップ クレーン、風、用具、そして設置材料
• 総ネットワーク管理、照明、混合機を渡して下さい、フードの管を取除いて下さい
• 布の貯蔵車、フレーム、空気圧縮機
